金洋岸电箱低压插座插头主要技术参数及要求

　　岸电情况简述：

　　一、金洋公司1#2#3#泊位各有一台岸电箱（充电桩），电压AC380V,50HZ,插座型号为250A,一桩一电表二插座，单插座极限输出为160KW,双插座总输出不高于220KW.

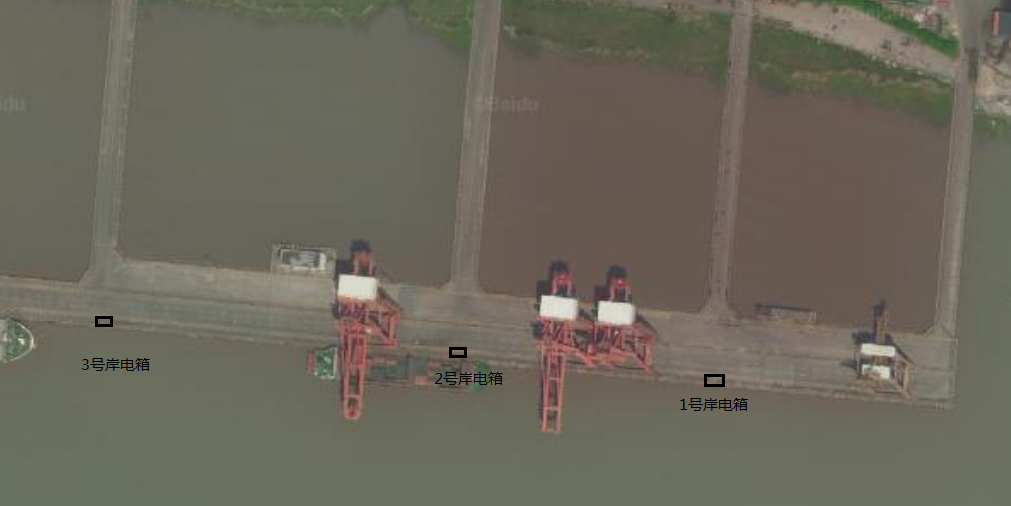

　　二、岸电箱编号及码头分布图

　　三、金洋岸电箱低压插座插头主要技术参数及要求

1. 额定电压:380V。
2. 额定频率：50Hz。
3. 额定电流: 250A。
4. 插头插座防护等级：不低于IP66。
5. 插座具有机械安全装置。
6. 插座型式：3个动力芯、1个地芯、4个控制芯。
7. 插头插座具有接地触头和连锁触头，当插头插入插座时，接地触头应在其他触头接触前首先接触，联锁触头应在主触头接触后接触。
8. 插头和插座须有机械锁紧安全装置，此装置在工作位置上可锁定连接。
9. 插头插座供电端为插孔形式，受电端为插针形式。
10. 插头插座的插针和插孔应具有良好的接触压力，连接可靠。
11. 符合GB/T 11918.5-2020工业用插头插座和耦合器　第5部分：低压岸电连接系统(LVSC系统)用插头、插座、船用连接器和船用输入插座的尺寸兼容性和互换性要求》。

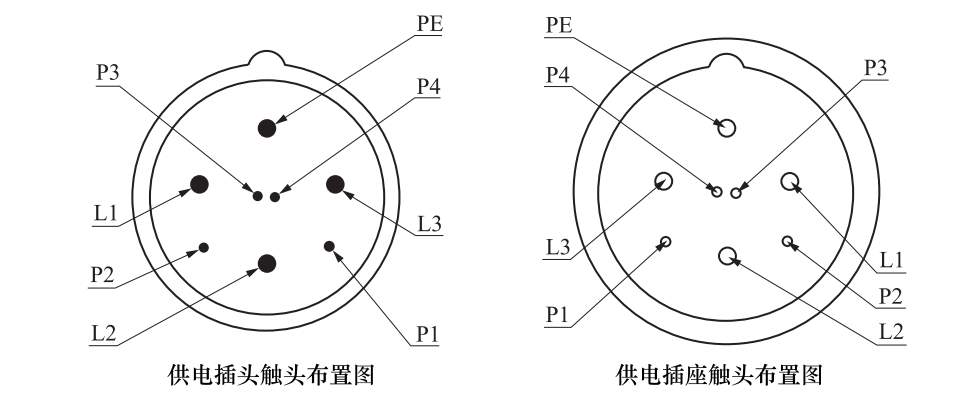

12. 低压插头、插座如下示意图：

    　　



    　　



　　13.电气附件通过P1和P3一组控制触头实现岸侧电气连锁，通过P2和P4一组控制触头实现船侧电气连锁。
